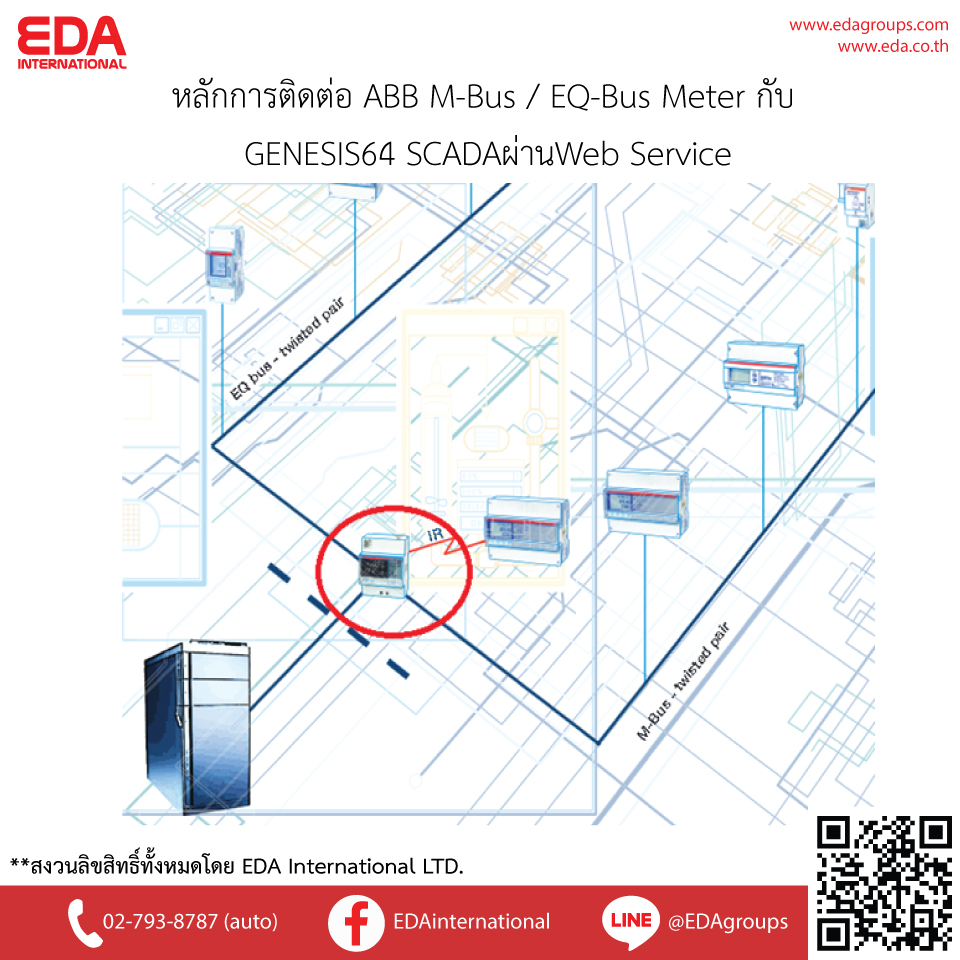

หลักการติดต่อABB M-Bus / EQ-Bus Meter กับ GENESIS64 SCADAผ่านWeb Service
ABB มี Ethernet Gateway เช่น G13 เพื่อแปลง M-Bus Meter ของ ABB มาต่อกับ LAN และตัว G13 สามารถใช้ Web service JSON ได้
อ้างอิงตามคู่มือ G13 ซึ่งใช้ JSON Web Service อ่านค่าพารามิเตอร์ต่างๆของมิเตอร์ที่ต่อกับ G13 ได้ โดยรูปแบบเป็นดังนี้
GET /meters/<serial>/energy/<type>
Authorization: Basic XXXXXXXXXXXXXXX=
Parameters
•type – ‘active’, ‘reactive’, ‘apparent’
จากรูปแบบข่างต้น จะมีคำอธิบายเกี่ยวกับพารามิเตอร์ในคู่มือของ G13 เช่น <serial> คือชื่อของ M-Bus/EQ-Bus Meter ที่ได้กำหนดไว้ใน G13 ส่วน<type>คือประเภทของ Energy ว่าเป็น ‘active’, ‘reactive’ หรือ ‘apparent’ เป็นต้น และต้องมีการส่ง Authentication เพื่ออนุญาตให้ติดต่อ G13 ได้ซึ่งเรากำหนดไว้ใน G13
ตัวอย่างการใช้งาน
ตัวอย่างข้อมูลที่ได้กลับมา
HTTP/1.1 200 OK
Content-Type: application/json
Server: embOS/IP
Transfer-Encoding: chunked
Link:/lasterror/0
{ “importenergy”: { “l1”: [ “1758307.29”, “kWh” ], “l2”: [ “12718357.27”, “kWh” ], “l3”: [ “77587522.36”, “kWh” ], “t1”: [ “0.16”, “kWh” ], “t2”: [ “0.00”, “kWh” ], “t3”: [ “0.00”, “kWh” ], “t4”: [ “0.01”, “kWh” ], “total”: [ “1271.31”, “kWh” ] },”exportenergy”: { “l1”: [ “77587522.36”, “kWh” ], “l2”: [ “12718357.27”, “kWh” ], “l3”: [ “77583.27”, “kWh” ], “t1”: [ “2.36”, “kWh” ], “t2”: [ “0.00”, “kWh” ], “t3”: [ “0.00”, “kWh” ], “t4”: [ “2.36”, “kWh” ], “total”: [ “12718.36”, “kWh” ] }, “netenergy”: { “l1”: [ “75824875.12”, “kWh” ], “l2”: [
ซึ่งเป็นข้อมูลที่ GENESIS64 SCADA สามารถนำมาใช้งานได้ ไม่ต้องใช้ OPC Server ใด และหลังจากรับมาแล้วยังสามารถบริการข้อมูลนี้ให้ SCADA หรือ Application ต่างๆผ่าน OPC UA/OPC DA ได้ด้วย
